Conteúdo 4 - Sensores: Sensor de Temperatura TMP36

Sobre a aula:

• Compreender que os sensores são componentes responsáveis pela percepção e interação dos robôs com o mundo;
• Entender a funcionalidade do sensor de temperatura TMP36 e como ele pode ser incorporado num circuito eletrônico com a placa Arduino;
• Criar um circuito para medir a temperatura do ambiente e graus celsius (°C).

Materiais para aula:

• 1 x Arduino Uno;
• 1 x Protoboard 400 pontos;
• 1 x Cabo USB para comunicação;
• 1 x Sensor de Temperatura TMP36;
• 2 X Resistores de 150(Ω) Ohm;
• 2 x Led de 5mm 1.9 ~ 2.2(V) Volts e 20(mA) Miliampère;
• 7 x Jumpers.

---

Título da aula

Orientações: Ler o tema da aula e comentar com os alunos sobre como os sensores de temperatura são capazes de medir a temperatura ambiente e, quando conectados ao Arduino, fornecem informações para uma variedade de aplicações. Desde o monitoramento da temperatura em ambientes controlados até o desenvolvimento de dispositivos de alerta de condições adversas, como aquecimento excessivo.

---

Contexto

Orientações: Construa um cenário que incentive a conversa em sala de aula para que os alunos possam reconhecer a análise da imagem. Essa conversa inicial é para debater o significado das palavras sensor e temperatura, que deve ser baseada em imagens e explicações sobre o assunto.

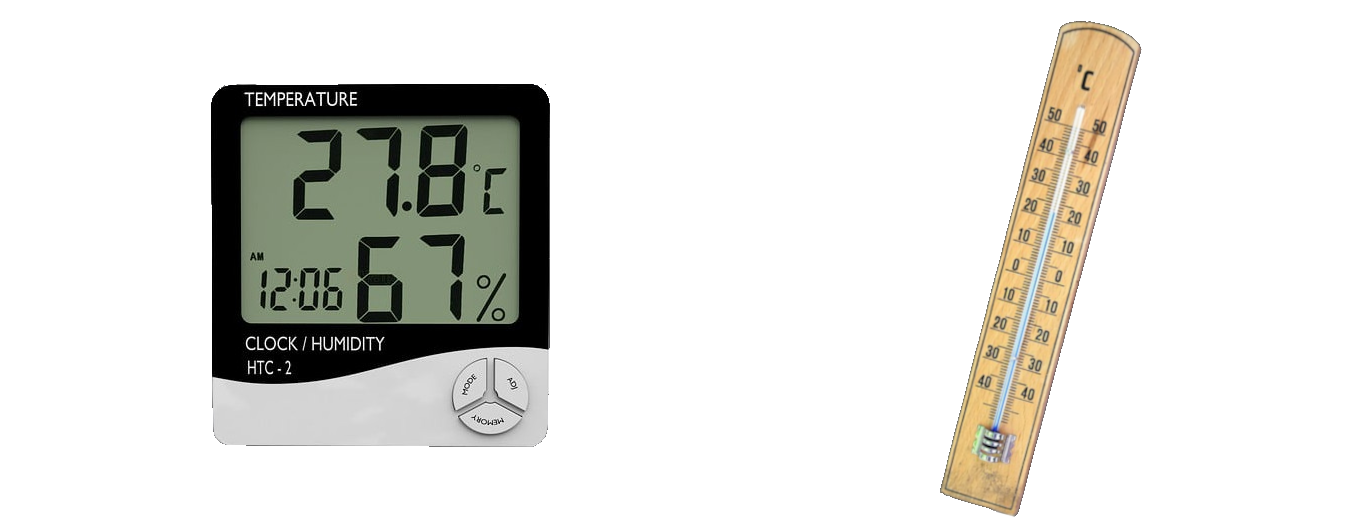

Imagem sensores de temperatura

1. Quais são os principais tipos de sensores usados para medir temperatura em sistemas eletrônicos?

2. Quais são as escalas de medida de temperatura mais comuns?

---

Questão Disparadora

Após o levantamento prévio do conhecimento dos alunos, apresenta-se a questão disparadora.

Orientações: Ouça as respostas dos alunos, não é preciso fazer anotações, pois essas discussões serão organizadas ao término desta proposta de aula.

---

Atividade Investigativa

Orientações: Comece explicando aos alunos o que é um sensor de tempertura TMP36 e como ele funciona. Destaque que um sensor TMP36 tem a finalidade de medir a temperatura do ambiente utilizando o Arduino, e é composto de 3 terminais conforme a figura, sua alimentação funciona na faixa de 2.7V a 5.5V, não necessita de ajustes externos para seu funcionamento, ele também fornece uma saída de tensão diretamente proporcional a temperatura em graus celsius, com precisão de ±1°C na faixa 1°C a 25°C e ±2°C para a faixa de -40°C a 125°C.

Peça para os alunos acessarem o link do projeto a seguir:

Tutorial Usando sensor de temperatura com Arduino


Aprenda sobre escalas de medida de temperatura

---

Sistematização

Descreva os conceitos de eletrônica utilizados para construção de um circuito com sensor TMP36 e Arduino:

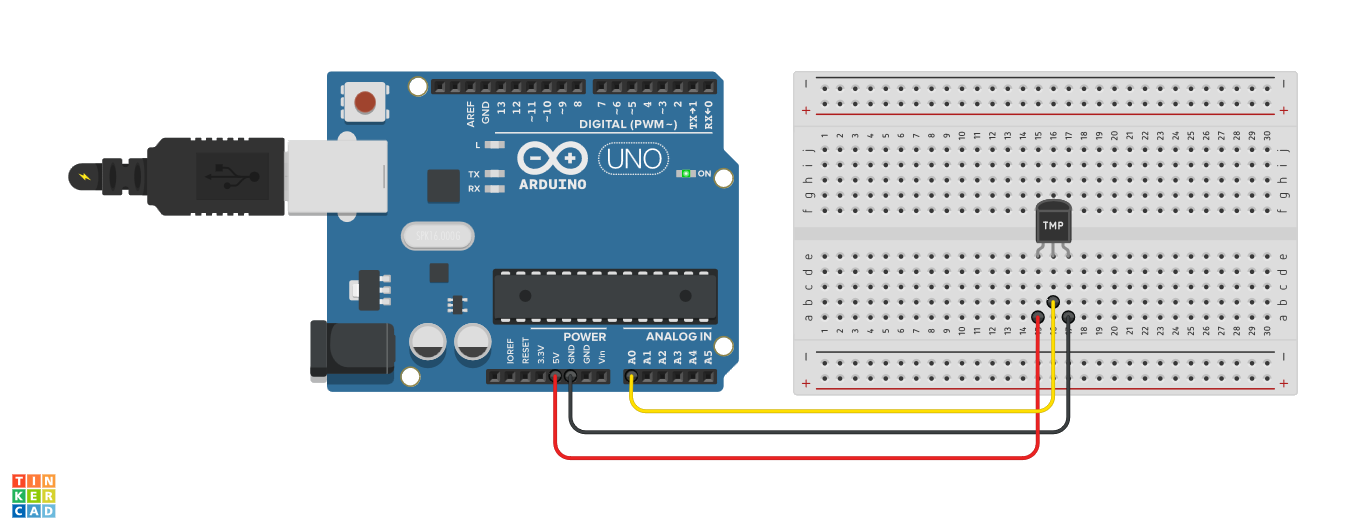

Circuito com sensor TMP36

1. Qual é o princípio de funcionamento do sensor TMP36?
2. Como o sensor TMP36 detecta a temperatura do ambiente?
3. Dê exemplos de projetos que poderiam se beneficiar do uso deste sensor:

---

Atividade Prática

Utilizar a plataforma de simulação online Thinkercad.

Para montar o circuito na protoboard observe os seguintes pontos:

• O sensor TMP36, tem 3 terminais VCC, sinal e GND.
• Primeiramente o pino digital 9 e 6 estão designados para acionar os LEDs verde e vermelho, pino analógico 0 para receber as informações do sensor e o pino 5v para alimentar o sensor de temperatura. Ao ligar a placa o pino de 5v alimenta até a saída da tensão pelo pino GND, enquanto isso o sensor irá realizar a leitura da temperatura e enviará as informações através do pino A0, acionando a tensão de 5v para os LEDs conectados ao pino D9 e D6, onde irá fluir até o pino GND.

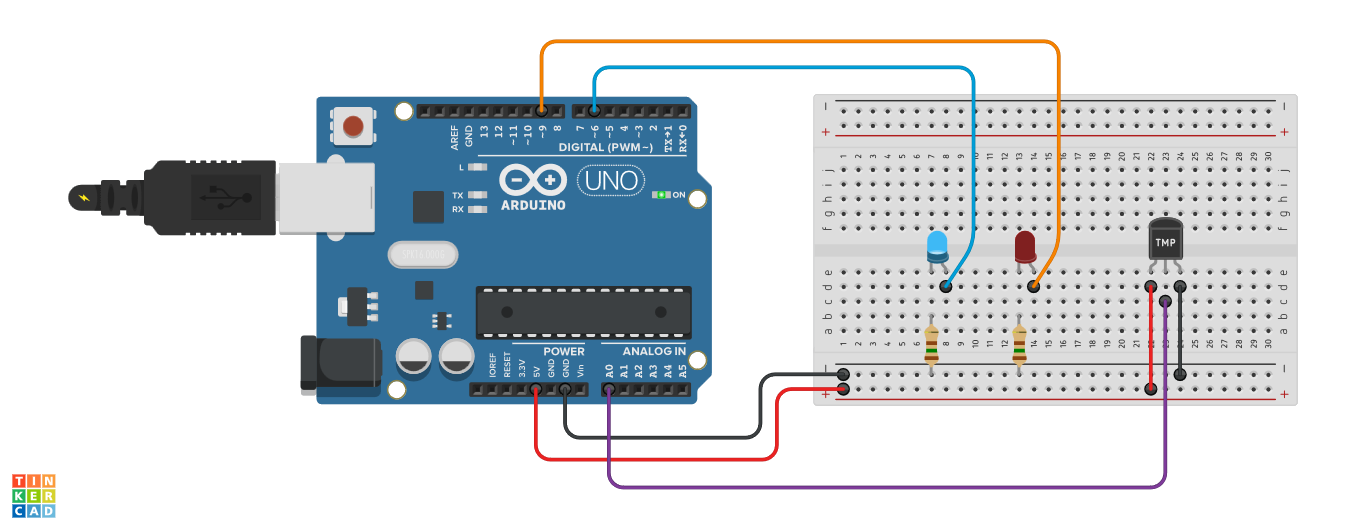

Circuito base para a atividade

Acessar o link da atividade a seguir:

Atividade ligar LEDs com sensor de temperatura TMP36

---

Materiais de apoio:

Sensores de temperatura: LM35 | TMP36 | DS18B20 (Completo);

Como utilizar um sensor de temperatura com Arduino?

Leitura de temperatura ambiente com o sensor LM35.

---
