Conteúdo 1 - Circuito Elétrico com Arduino

Sobre a aula:
Esta aula tem como objetivo promover a compreensão dos conceitos fundamentais relacionados a circuitos elétricos. Será conduzida através da construção de um circuito elétrico, utilizando componentes relacionados.

Materiais para aula:


Título da aula

Circuito Elétrico Simples com Arduino

Orientações: Ler o tema da aula e comentar com os alunos como eles podem identificar e reconhecer o que é um circuito elétrico utilizando a plataforma Arduino.


Contexto

Orientações: Construa um cenário que incentive a conversa em sala de aula. Essa conversa inicial é para debater o significado da palavra circuito, que deve ser baseada em imagens e explicações sobre o assunto.




Projeto Arduino e LED ligado

Imagem 1

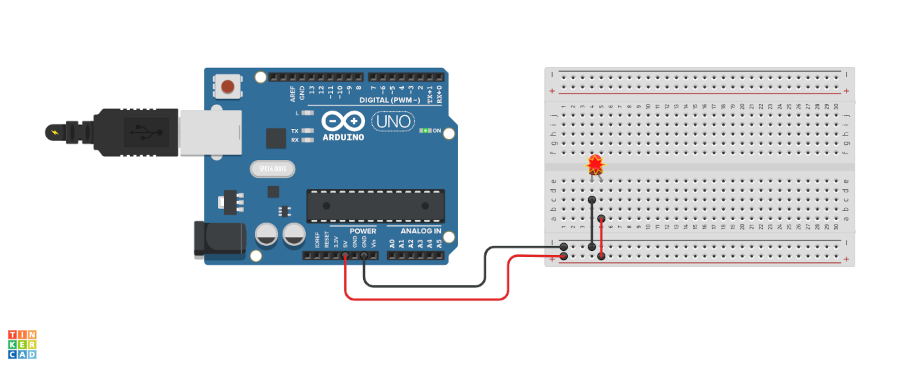

Projeto Arduino e LED queimado

Imagem 2




1. Qual a semelhança nessas imagens?

Apresentam circuitos elétricos/eletrônicos. Os dois circuitos têm uma trajetória percorrida entre um ponto a outro, normalmente tendo como objetivo final o ponto de partida.

2. Quais os componentes desses circuitos?

Observar as imagem 1 e imagem 2 e listar com os alunos.


Questão Disparadora

Após o levantamento prévio do conhecimento dos alunos, apresenta-se a questão disparadora.

Como podemos definir um circuito elétrico?

Orientações: Ouça as respostas dos alunos, não é preciso fazer anotações, pois essas discussões serão organizadas ao término desta proposta de aula.

A questão disparadora “Como podemos definir um circuito elétrico?” tem como função observar e identificar o funcionamento da placa Arduino, da protoboard, do resistor, dos jumpers e do LED dentro de um circuito elétrico fechado.


Atividade Investigativa

Orientações: Utilizar a plataforma de simulação online Thinkercad, para demonstrar os conceitos sobre eletrônica que estão relacionados com a imagem 1 e imagem 2 apresentadas anteriormente.

Peça para os alunos acessarem os links dos projetos a seguir:

Projeto Imagem 1

  1. Qual é o valor da Corrente Elétrica(A) medida no circuito?
  2. Qual é o valor da Tensão Elétrica(V) medida depois do resistor?
  3. Qual é o valor da Resistência Elétrica(Ω) do resistor instalado no circuito?
Projeto Imagem 2
  1. Qual é o valor da Tensão Elétrica(V) medida nesse circuito?
  2. Qual é o valor da Corrente Elétrica(A) medida nesse circuito?
  3. Por que o LED não ligou?


Sistematização

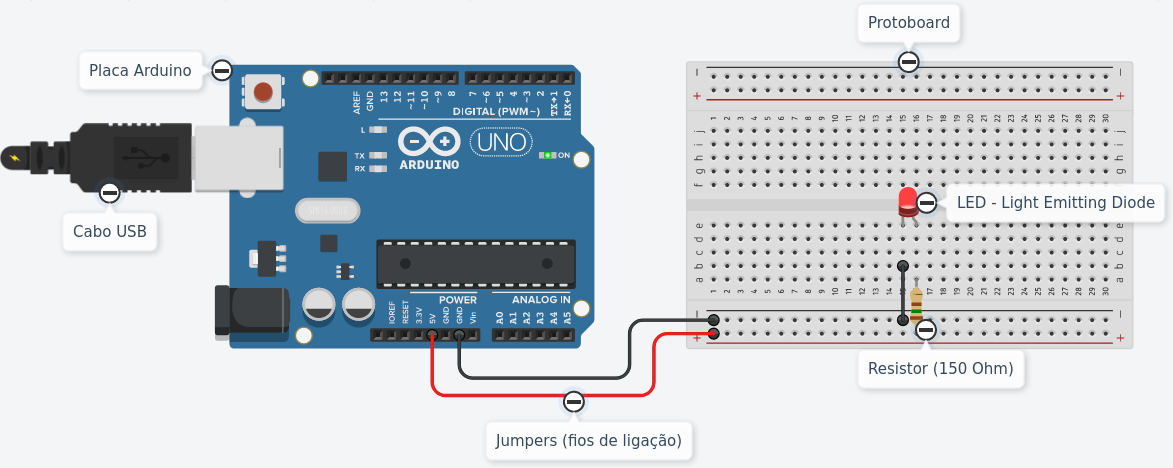

Descreva os componentes utilizados para construir o circuito da Imagem 1:




Projeto identificar componentes

Imagem 3




  1. Qual a função do LED no circuito?
  2. Qual a função do resistor no cicuito?
  3. Qual a função dos jumpers no circuito?
  4. Qual a função da protoboard no circuito?
  5. Qual a função da placa Arduino no circuito?
  6. Qual a função do cabo USB no circuito?


Atividade Prática

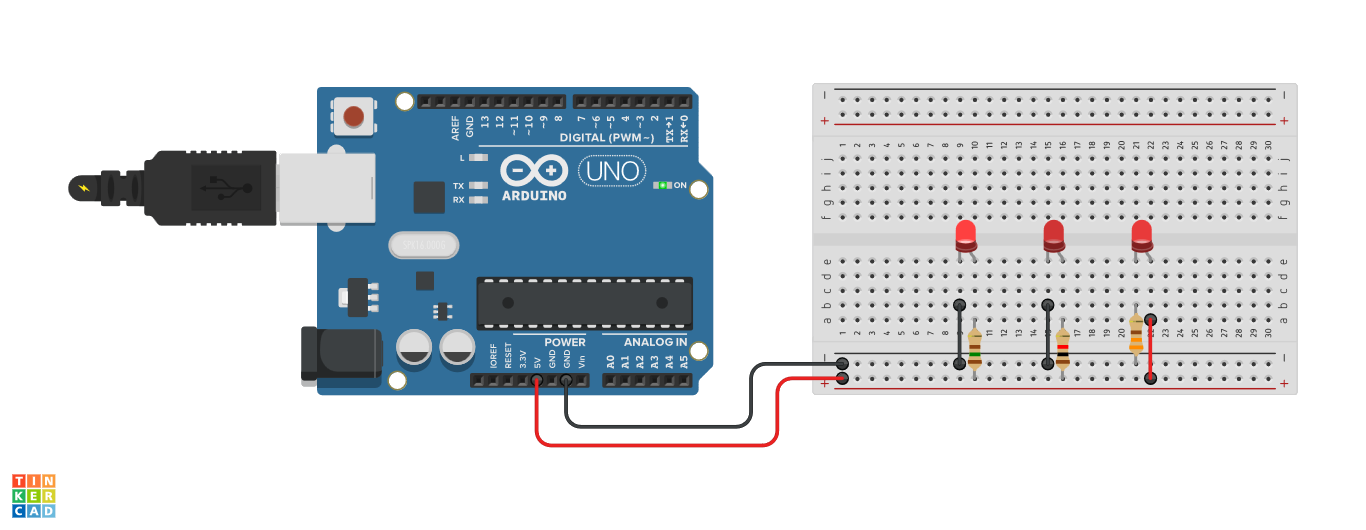

Para fazer essa atividade, é necessário ligar três leds vermelhos com o auxílio da protoboard e jumpers ao pino de alimentação de 5(V) Volts do Arduino. Também, serão conectados três resistores com resistências de 150Ω, 1KΩ e 330Ω ao circuito para análise investigativa.


Projeto Arduino

Imagem 4



Utilizar a plataforma de simulação online Thinkercad.


Materiais de apoio:

Tinkercad - Simulador de componentes eletrônicos;

Plano de aula - Circuitos Elétricos Aberto;

Plano de aula - Circuitos Elétricos Fechados;

Guia de Componentes Eletrônicos;

O que é um Arduino Uno?

O que é uma Protoboard?

O que são Jumpers?

Eletrogate - Apostilas didáticas gratuitas.
